Categoria: SISTEMI DI REFRIGERAZIONE TRADIZIONALI
Note: TRACCIABILI AL 100% mediante data, n° seriale e lotto che ne attestano il superamento del collaudo
VALVOLA D’ESPANSIONE 2/2 VIE NORMALMENTE CHIUSE
TENUTA IN PTFE E OR IN NEOPRENE CERTIFICATO OLAB
ISPEZIONABILI
CANNOTTO IN ACCIAIO INOX AISI 304
CORPO IN OTTONE GIALLO E TUBI IN RAME
CLASSE DI PROTEZIONE IP67- CERTIFICATE UL INTERNATIONAL
FILTRO INTERNO IN ACCIAIO INOX
DN CON INSERTO IN ACCIAIO INOX SMONTABILE, RIMONTABILE
CON TUTTA LA GAMMA DN DISPONIBILE
PROGETTATE PER IMPIANTI DI REFRIGERAZIONE PROFESSIONALI
IP67 : progettata per garantire la massima protezione dall’umidità
e la massima durata nel tempo

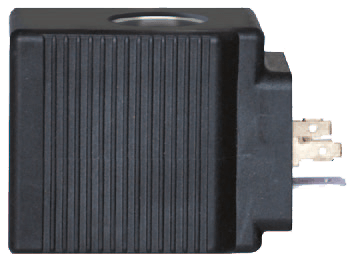

Massimo isolamento della bobina grazie all’inserimento di due
O-ring, uno superiore e uno inferiore
TENUTA SICURA: garantita grazie alla presenza di OR sia tra il
corpo e l’ugello sia tra il corpo e il cannotto
MASSIMA PULIZIA: grazie all’inserimento di un filtro (ispezionabile) che impedisce anche alle
più piccole impurezze di entrare nel circuito
Cannotto in INOX AISI 304 saldato laser in OLAB con impianto dedicato, per eseguire saldature
perfette, con l’obiettivo di garantire la massima durata e tenuta nel tempo
COLLAUDATE al 100% : con modernissimo impianto ad Elio 100% Su ognuna di esse vengono
impresse la data e il n. seriale che ne attesta il superamento del collaudo e permette la
rintracciabilità nel tempo dei dati di prestazione registrati durante il test.
Le valvole di espansione a solenoide serie 44000 possono essere utilizzate su impianti di refrigerazione
commerciale e condizionamento dell’aria sia in ambito civile che industriale che utilizzino i seguenti fluidi
refrigeranti appartenenti al Gruppo 2, dell’Art.13, Capitolo 1, punto a o b della direttiva 2014/68/UE con
riferimento al Regolamento (CE) N°1272/2008.
Alcune applicazioni tipiche sono:
I principali componenti delle valvole d’espansione a solenoide della serie 44000 sono:
Prima del montaggio della valvola d’espansione è bene accertarsi che l’impianto frigorifero sia ben pulito anche se la presenza di qualche impurità verrà comunque intercettata dal filtro posto all'interno della valvola. Una quantità eccessiva di impurezze potrebbe intasare, anche solo parzialmente, il filtro riducendone le prestazioni complessive. Sono ammesse tutte posizioni di montaggio anche se è preferibile mantenere l’asse in posizione verticale con la bobina posta in alto. L’orientamento della freccia stampigliata sul corpo deve essere concorde con la direzione del fluido all’interno dell’impianto. La brasatura tra i tubi in rame ed il corpo valvola è eseguita con leghe a bassa temperatura di fusione e la presenza di guarnizioni di tenuta impone all’istallatore, durante la fase di montaggio, di porre particolare attenzione a non dirigere mai la fiamma verso il corpo valvola e le zone di tenuta in generale. Prima di procedere con l’installazione è consigliato leggere con attenzione il foglio d’istruzioni contenuto all’interno di ogni confezione.
