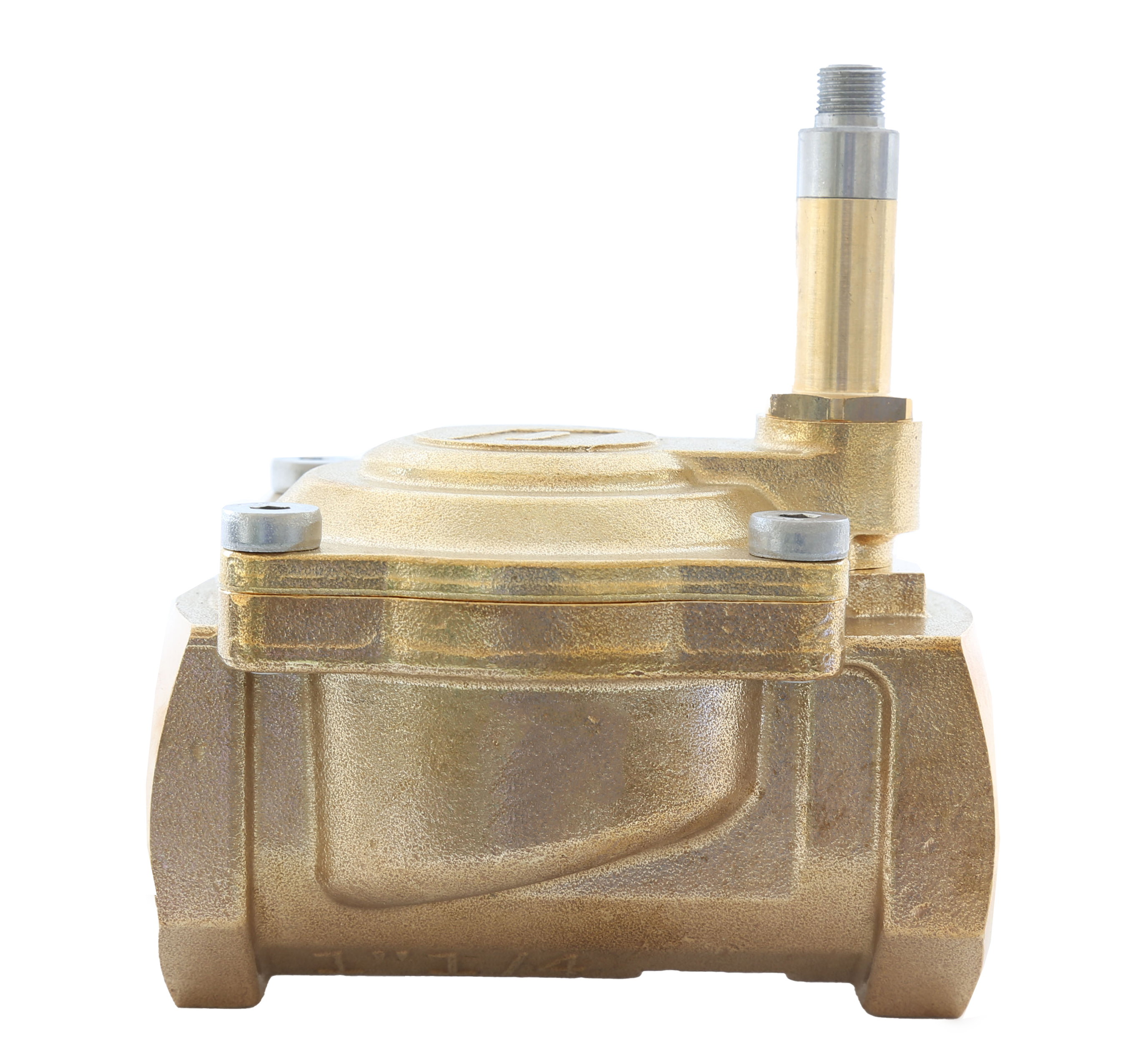

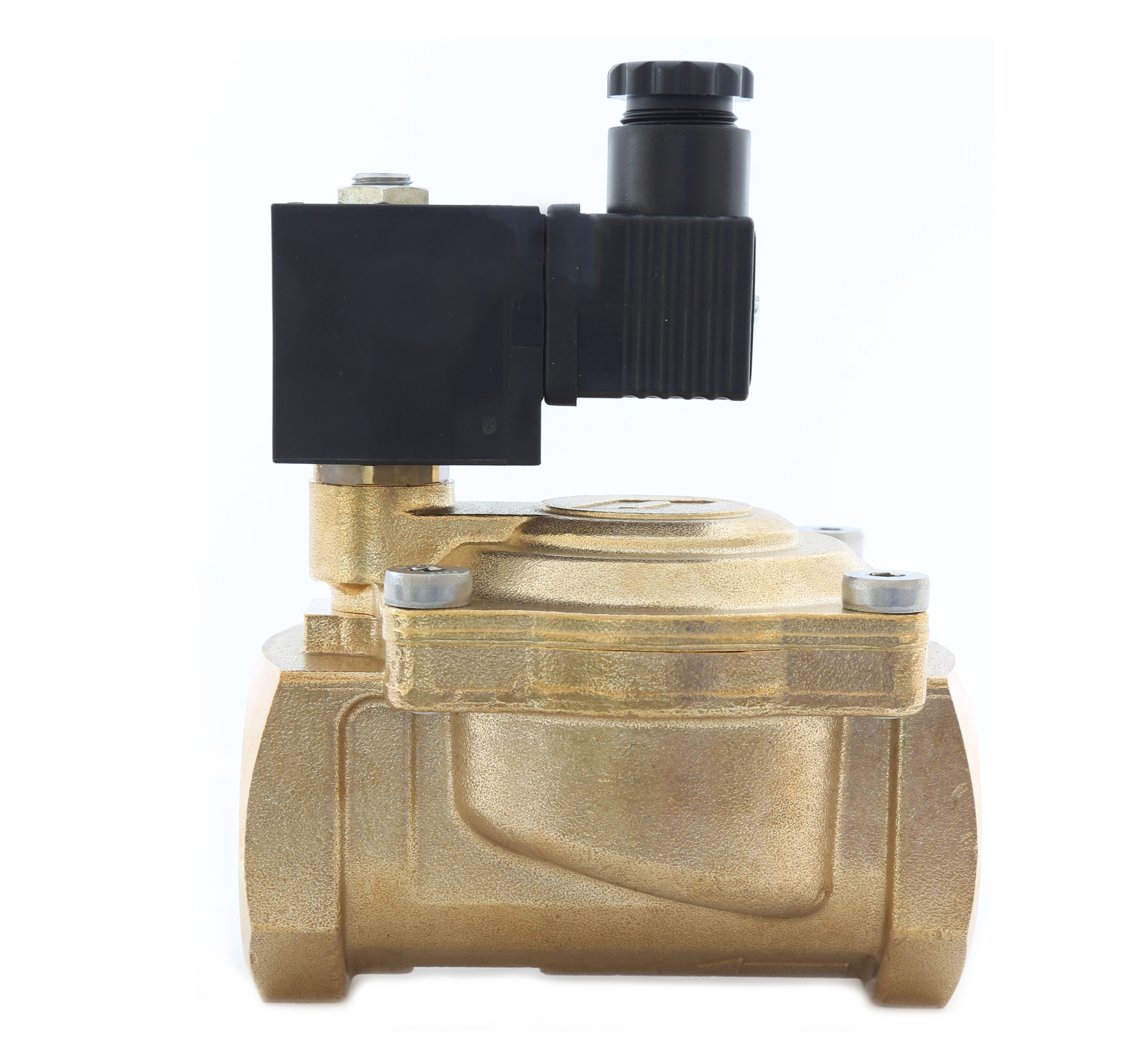

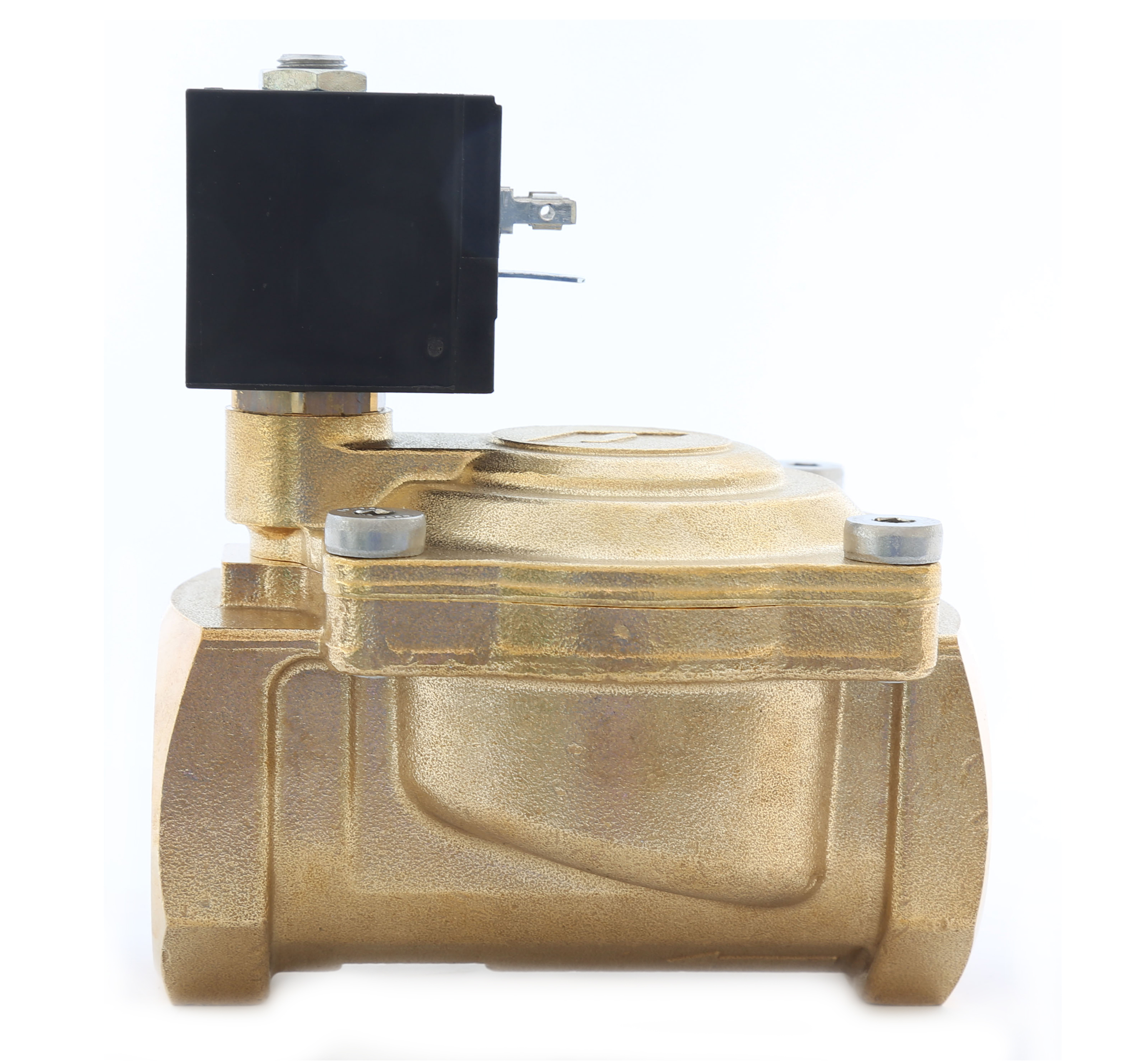

SERIE 18501

ELETTROVALVOLE PER ACQUA N.A. AZIONE INDIRETTA

Categoria: Elettrovalvole ad azione indiretta e mista

Vie: 2/2

descrizione

ELETTROVALVOLE 2/2 VIE NORMALMENTE APERTE AD AZIONE INDIRETTA
ISPEZIONABILI
GUARNIZIONI DI TENUTA IN NBR
EPDM
FKM
CORPO IN OTTONE GIALLO
BOBINA 30 MM Ø14 CLASSE DI ISOLAMENTO H ( 180°C)
CLASSE DI PROTEZIONE IP65
PROGETTATA PER IMPIANTI IDRAULICI PROFESSIONALI
PS : 20 BAR
TS : dipendono dalla tipologia di guarnizione utilizzata

caratteristiche

Classe di protezione IP65
Progettata per impieghi gravosi nei quali la bobina è particolarmente sollecitata
Elevati differenziali di apertura con grandi orifizi di passaggio
Ridotta potenza del solenoide con pressioni elevate

utilizzi

Impianti termoidraulici, autoclavi, impianti di raffreddamento macchine utensili, impianti di lavaggio, impianti di irrigazione, impianti anti-incendio, impianti igienico-sanitari, idropulitrici.

Componenti

I principali componenti costitutivi delle elettrovalvole serie 18501 sono:

Corpo e coperchio in ottone EN12165 -CW617N
Cannotto in ottone EN12164 -CW614N
Nuclei in acciaio ferritico
Molle in acciaio AISI 302
Guarnizioni di tenuta in: NBR, EPDM o FKM alimentare
Bobine 30mm (fino rif.1”1/4), 36mm (rif.1”1/2 e 2”) tutte in classe H

Viti di serraggio del coperchio in acciaio inox austenitico (A2 -70)

Accessori

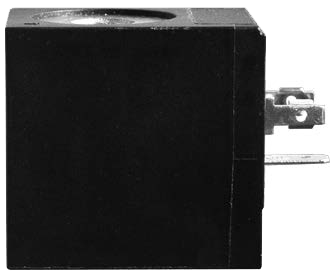

8000BH

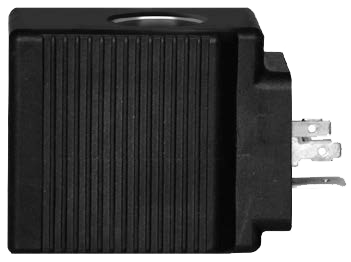

10000BH

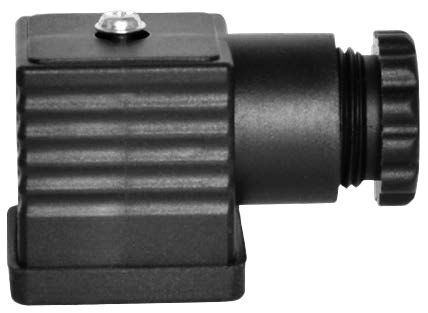

7000-CON

descrizione caratteristiche utilizzi componenti accessori

Impianti termoidraulici, autoclavi, impianti di raffreddamento macchine utensili, impianti di lavaggio, impianti di irrigazione, impianti anti-incendio, impianti igienico-sanitari, idropulitrici.

I principali componenti costitutivi delle elettrovalvole serie 18501 sono:

Corpo e coperchio in ottone EN12165 -CW617N
Cannotto in ottone EN12164 -CW614N
Nuclei in acciaio ferritico
Molle in acciaio AISI 302
Guarnizioni di tenuta in: NBR, EPDM o FKM alimentare
Bobine 30mm (fino rif.1”1/4), 36mm (rif.1”1/2 e 2”) tutte in classe H

Viti di serraggio del coperchio in acciaio inox austenitico (A2 -70)

modelli
